建築・土木部材

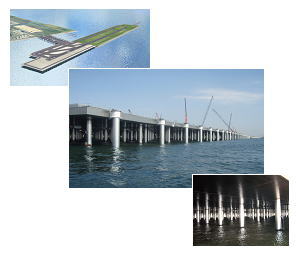

羽田空港D滑走路「ステンレスライニングジャケット」

鹿島・あおみ・大林・五洋・清水・新日鉄エンジ・JFEエンジ・大成・東亜・東洋・西松・前田・三菱重工・みらい・若築異工種建設工事共同企業体　　（企業名略称）
羽田空港再拡張工事におけるＤ滑走路は重要な社会資本であり、100年間の耐久性と適切な維持管理が要求されている。　その桟橋部に用いられる鋼構造部材の防食については、有機系防食塗装では耐用年数不足による塗り替えコストの増大、チタンクラッド等では初期コスト過大という課題があった。　これに対し、今回Ｄ滑走路に採用された耐海水性ステンレス鋼薄膜ライニング工法は、その耐食性能及びＬＣＣ面で大変優れており、初めて空港施設への大規模な適用を実現した。　　施工にあたっては、耐海水性に優れたステンレスによる耐食性確保と薄手化および、これに適した溶接工法(インダイレクト抵抗シーム溶接等)による効率化など、ステンレスの特徴と他素材とのコスト比較を材料と工法から総合的に検討し開発されたものである。　今後の同分野におけるステンレスの普及拡大に大きな可能性を拓いたものであり、最優秀賞にふさわしい作品である。
使用鋼種	SUS 312L、UNS N08354
使用量等	約 500トン
推薦会社	新日鐵住金ステンレス㈱／日本冶金工業㈱

モニュメント・オブジェ
サッカーボール型ステンレス製受水槽　他

森松工業㈱
応募会社は、上水道分野におけるステンレス製受水槽、ステンレス製配水池等の長年にわたる需要開発によりステンレス需要拡大に多大なる貢献と業績を残し、これまでに様々なニーズに対応した各種の製品を提供してきたものであり、社会貢献の面からの評価も高い。　この意味において、今回特設した「ステンレス協会創立50周年記念賞」に最もふさわしいものとして評価された。　本作品は、その一例として、国立大学法人・岐阜大学に設置されたモニュメントを兼ねた受水槽であり、これを契機として数件の受注に発展している。　最高学府において、勉学に、スポーツに勤しむ学生たちの心情に溶け込むコンセプトとしてサッカーボール型で製作され、芸術性に優れかつ設置環境と融合しており、ステンレスをより身近なものとして感じられる作品となっている。
使用鋼種	SUS 304、SUS 316
使用量等	2,850kg
推薦会社	ー


建築・土木部材
経団連ビル外装パネル（GRC版）ステンレス鉄筋

	旭ビルウォール㈱
	GRC版は、ガラス繊維で補強したコンクリート版で軽量・強靭な特性をもち、建築デザインに合せた多様な設計が可能であるため、平成21年4月に竣工した新しい経団連会館の外装材にも全面的に採用された。　GRC版に使用されるセメントは低アルカリ性の特殊セメントが用いられるため、従来内部に使用する安全筋や補強鋼材には防錆処理を施した金具やエポキシ樹脂被覆鉄筋などが使用されてきたが、クロム系ステンレス異形鉄筋は耐食性に優れ、品質安定性、コストにも優れていることからGRC版の補強鋼材として採用された。　土木・建築物の意匠性向上、コンクリート部材の軽量・コンパクト化に貢献できる建材として各方面に採用されており、本作品はステンレス鉄筋の今後の活用を更に進めるものである。
	使用鋼種	SUS 410-SD
	使用量等	約 60トン
	推薦会社	新日鐵住金ステンレス㈱


建築・土木部材
デビアス銀座ビルディング

銀座マロニエ特定目的会社/光井純ｱﾝﾄﾞｱｿｼｴｰﾂ建築設計事務所㈱/大成建設㈱/ﾊﾟﾙﾏｽﾃｨｰﾘｻﾞ･ｼﾞｬﾊﾟﾝ㈱/菊川工業㈱/月星アート工業㈱
	作品は有名ブランドの宝石店などが入居する地上11階建の複合商業ビルで、ファサードに下部から上層階まで立ち上がる幅1メートルのステンレス鋼板が５列にわたり採用され、優れた設計と加工により立ち並ぶ華やかなビルの中でも更にひときわ人目をひきつける斬新な三次元構造の建物である。　ステンレス表面に特殊なパールバイブレーション（丸い円模様が重なり合う様な意匠）加工されたパネルが、柔らかな膨らみとうねりを見せながら上方に伸びており、表面の輝きとともにビルを一層ハイエンドな建物として際立たせている。　建築材料として新たなステンレスの展開と価値を表現し、イメージアップに大きく貢献した作品である。
	使用鋼種	SUS 316
	使用量等	約 60トン
	推薦会社	日新製鋼㈱


製品
立型二相ステンレス製大型ポンプ

		㈱荏原製作所
	オイル＆ガスプラント、電力プラント、海水淡水化プラントでは大量の冷却用海水が必要とされ、従来このようなプラントに使用される海水用大型ポンプは鋳物製ニレジストポンプが主流となっており、長期製造工程、完成品ポンプの重量、応力腐食割れ等の課題が指摘されていた。　二相ステンレス鋼の優れた強度と耐海水腐食性に着目し、ポンプ羽根車、シャフトに用い、ポンプケーシング全体を板材の製缶法で製造する技術を確立し、大型海水ポンプの軽量化、長寿命化、低コスト化、短納期化が可能となった。　優れた特性を有する二相ステンレス鋼による製缶ポンプの新規需要を開拓し、海外での受注実績も多くステンレス需要拡大に大きく貢献している。
	使用鋼種	UNS S32750、UNS S31803
	使用量等	53,000kg/台(例）
	推薦会社	新日鐵住金ステンレス㈱

製品
自動車用フューエルユニオン部品

		住金精圧品工業㈱

	国内最高級グレード車に搭載されているＶ型エンジンの燃料は安定した２気室から供給され、フューエルユニオン部品はその重要な燃料系部品である。　燃料に対する耐食性とその安定設置より、当初、快削鋼ステンレスと普通鋼の２ピース部品の溶接部品として検討されていたが、２ピース部品では、①溶接能力限界による生産阻害及び②高コストが課題であった。　これらの課題を克服するため、複雑形状の自動車エンジン部品において、高純度フェライト系ステンレス鋼の優れた冷間鍛造性に着目し、業界で初めて太径鋼線から強冷間鍛造による一体成形に成功した。　冷間圧造時に極限までの強冷鍛加工を行うための様々な工夫がなされており、高純度フェライト系ステンレス鋼を象徴する画期的な作品である。
	使用鋼種	SUS 430J1L相当
	使用量等	約 0.1kg/個
	推薦会社	新日鐵住金ステンレス㈱

建築・土木部材
身延山久遠寺五重塔復元工事タイロッド受金物及びステンレス間柱補強

公益財団法人文化財建造物保存技術協会/愛知製鋼㈱
	歴史的木造建造物の耐震補強部材に耐食性の観点（さびによる膨張に伴う木部破損の回避と山間部における高湿気に対する耐食性）により、ステンレス鋼が採用された。　木材のラフな施工公差にもフレキシブルに対応しており、且つ、火気作業厳禁のため、現場溶接・溶断を必要としない作業性を考慮したディテールが採用されている。　文化財建造物に採用されたことで、ステンレス鋼のイメージアップ及び社会文化への貢献度が高いと評価された。　また、ステンレス材料の文化財復元・改修工事にも採用計画が展開されており、歴史的建造物への適用としての新規需要が期待される。
	使用鋼種	SUS 304
	使用量等	8,624kg
	推薦会社	愛知製鋼㈱

機能性部材
木造住宅用基礎パッキン「ネコニカQ」

		(有)星野企画
	従来、木造住宅用基礎パッキン(通気用金具)には合成樹脂を使用するのが一般的であった。これに対し、合成樹脂より強度が高いステンレス鋼を使用した基礎パッキンが開発された。このステンレス鋼製基礎パッキンには、コストパフォーマンスの高い高耐食フェライト系ステンレス鋼の21%Crステンレスが採用されている。　この21%Crステンレス製基礎パッキンは、合成樹脂製と比較して、強度が高いことから、通気口高さを９mmに狭めることが可能となり、その結果、耐震性が向上したほか、防鼠措置が不要になった。また、ステンレス鋼であることから合成樹脂に対して耐火性も高く、経年劣化もないなど、多くのメリットが得られている。　本部材の採用実績は着実に拡大しており、ステンレスの需要拡大に貢献している作品である。
	使用鋼種	21％Crステンレス鋼
	使用量等	約 0.2%/個
	推薦会社	JFEスチール㈱

その他
ステンレス給水プレハブ配管工法「サップス工法」

		㈱長谷工コーポレーション
	集合住宅の給水管は、一般に硬質塩ビライニング鋼管が広く使用されていたが、共用部の給水管をステンレス鋼管で施工する工法が開発された。　サップス工法は、立配管を階高に合わせて標準化すると同時に、ステンレス管の特徴である大きな流量係数を考慮して、在来管種と比較してサイズダウンを行うことにより、コストの削減を可能にし、従来配管とほぼ同等のコストを実現した。　さらに、国交省の超長期住宅先導的モデル事業に応募し採択され、将来の優良なストック住宅供給に寄与し、産業廃棄物削減やCO2排出量削減に貢献している。　長期優良住宅の社会ニーズ実現には、経年劣化の少ないオールステンレス配管システムは不可欠であり、ステンレス需要拡大が期待される工法である。
	使用鋼種	SUS 304
	使用量等	約 5kg/1戸
	推薦会社	日新製鋼㈱

建築・土木部材
αMATRIXビル

		(有)A.A.E
	銀座の裏通りに面するαＭＡＴＲＩＸビルは厚い金属板に無数の穴を研削したような佇まいをもち、シリンダー内部には鏡面仕上げのステンレスパネルが採用され、精密なシリンダーの配列は銀座特有の都市コードを継承すると共に、ステンレスの強いエッジとコントラストによって圧倒的な街区ヴォリュームからの自立性の獲得が意図されている。　また、シリンダー内部は通りの様子や内部のアクティビティに呼応した多様な光を湛え、光の様相体が建物と街路の緻密な関係を築くインターフェイスとなり、生き生きとした人々の情景がつくる魅力的な街路空間をステンレスで表現し、ステンレスのイメージアップに大きく貢献した作品である。
	使用鋼種	SUS 304
	使用量等	8,300kg
	推薦会社	ー

機能性部材
渦流式落差工ステンレス鋼管

		ナスエンジニアリング㈱
	本物件は下水道整備工事のうち、雨水貯留管の建設工事の一環である。　大雨時に近くの鶴見川に排水できない雨水を一時的に貯留させる設備の一部であり、雨水を２本の導水路からそれぞれφ1,900とφ2,700のステンレス鋼管に流入させ、管の内面に雨水を沿わせ落下エネルギーを減衰させて高低差21ｍと26ｍ下にある貯留管に流すための製品である。　従来はＦＲＰを使用するものが多かったが、ステンレスの高強度と耐食性を併せ持つ優れた材料であることから採用された。　ステンレスが災害時においても社会貢献を果たす事例であり、新規需要開拓された作品である。
	使用鋼種	SUS 304
	使用量等	48,000kg／個
	推薦会社	日本冶金工業㈱

製品
耐塩形柱上変圧器

㈱日立産機システム
柱上変圧器は配電系統の代表的装置であり、高い信頼性が要求される一方で、周囲環境を問わずに使用され、海岸部のように塩害の影響が大きい地域にも多数設置されている。通常このような地域にはケースの耐食性を高めた耐塩形と呼ばれる仕様で、ケース材の普通鋼を錆び難くするため、亜鉛等のめっきを施して保護する手法に限られていた。　本作品は信頼性の高い耐塩仕様を実現するための新しいアプローチとして、ケース材料にステンレスを採用し、ケース素材そのものの耐食性を高めた柱上変圧器を製品化した。　普通鋼用の既存設備での製造が可能となり、最小限のコストで必要性能を満たし、業界初の製品化を実現した新しい仕様の製品であり、ステンレスの需要拡大に貢献した作品である。
使用鋼種	SUH 409L、SUS 410L系
使用量等	25kg/個（20kVA型）
推薦会社	新日鐵住金ステンレス㈱

佳　作

建築・土木部材	建築・土木部材	建築・土木部材
日の下商店ビル	ステンレス製角型2槽式配水地（JFE SW2型）	関門トンネル天井板補修工事の受材・吊材金物

無有建築工房	JFEエンジニアリング㈱	那須電機鉄工㈱/愛知製鋼㈱


建築・土木部材	製品	製品
角田汚水ポンプ場　耐震補強工事	水栓部品「ｼｬﾜｰﾍｯﾄﾞ収納ｶﾊﾞｰ、洗面台下のﾊﾟｲﾌﾟｶﾊﾞｰ	高温高圧調理殺菌装置「ステリエース VC型」

日本ｼﾋﾞｯｸｺﾝｻﾙﾀﾝﾄ㈱/愛知製鋼㈱	ＴＯＴＯ㈱	日金加工㈱


製品	製品	製品
油分離回収装置「ｸﾞﾘｰｽﾅｲﾏｽﾀｰⅠ型」	樹脂管用ステンレス製継手「ＪＰジョイント」	高出力ＩＨ用寸胴鍋「ﾌﾟﾛﾃﾞﾝｼﾞ54cm寸胴鍋」

野村産業㈱	㈱ベンカン・ジャパン	㈱本間製作所


製品	製品	機能性部材
壁面緑化枠「カベルデ」	環境試験機「みどりシリーズ」	長寿命ｽﾃﾝﾚｽ鋼ﾀﾞｲｱﾌﾗﾑ

みのる産業㈱	㈱いすゞ製作所	日本原子力発電㈱/原電事業㈱


機能性部材	モニュメント・オブジェ	モニュメント・オブジェ
ｴﾚﾍﾞｰﾀｰﾊﾟﾈﾙ用ｽﾃﾝﾚｽ鋼板「ﾌｧｲﾝｶﾞｰﾄﾞ3」	bibbide-babbidi （びびでぃ　ばびでぃ）	モニュメント「堀尾金助とその母」

月星アート工業㈱	井口産業㈱	三佳テック㈱


モニュメント・オブジェ	モニュメント・オブジェ	モニュメント・オブジェ
ゲート	ギター	碧南市臨海公園「椅子＆日除け

㈱三春製作所	㈱三春製作所	日金加工㈱


モニュメント・オブジェ
佐藤商事株式会社ﾎﾟｰﾙｻｲﾝ

佐藤商事㈱岡山支店
